嫩草Av91-嫩草精品-嫩草一区-能播放的三级网站-能看的黄色网-能看的黄色网址-你懂的网-年年操夜夜肏

如何做鋼筋的冷彎試驗(yàn)

冷彎是橋梁鋼材的重要工藝性能，用以檢驗(yàn)鋼材在常溫下承受規(guī)定彎曲程度的彎曲變形能力，并顯示其缺陷。
　　工程中經(jīng)常需對(duì)鋼材進(jìn)行冷彎加工，冷彎試驗(yàn)就是模擬鋼材彎曲加工而確定的。通過冷彎試驗(yàn)不僅能檢驗(yàn)鋼材適應(yīng)冷加工的能力和顯示鋼材內(nèi)部缺陷（如起層，非金屬夾渣等）狀況，而且由于冷彎時(shí)試件中部受彎部位受到?jīng)_頭擠壓以及彎曲和剪切的復(fù)雜作用，因此也是考察鋼材在復(fù)雜應(yīng)力狀態(tài)下發(fā)展塑性變形能力的一項(xiàng)指標(biāo)。所以，冷彎試驗(yàn)對(duì)鋼材質(zhì)量是一種較嚴(yán)格的檢驗(yàn)。
1.試樣

　　試樣的橫截面為圓形、方形、長(zhǎng)方形或多邊形。樣坯的切取位置和方向應(yīng)按照相關(guān)產(chǎn)品標(biāo)準(zhǔn)的要求。試樣應(yīng)通過機(jī)加工去除由于剪切或火焰切割等影響了材料性能的部分。
　　試樣表面不得有劃痕和損傷。方形、長(zhǎng)方形和多邊形橫截面試樣的棱邊應(yīng)倒圓，倒圓半徑不超過試樣厚度的1／10。棱邊倒圓時(shí)不應(yīng)形成影響試驗(yàn)結(jié)果的橫向毛刺、傷痕或刻痕。
　　試樣的長(zhǎng)度應(yīng)根據(jù)試樣厚度和所使用的試驗(yàn)設(shè)備確定。當(dāng)采用支輥式、v形模具式、虎鉗式、翻板式等彎曲裝置時(shí)，可以按照下式確定：

　　式中:l--試樣的長(zhǎng)度，mm；
d--彎曲壓頭或彎心直徑，mm；
a--試樣厚度或直徑或多邊形橫截面內(nèi)切圓直徑，mm。
2.試驗(yàn)原理及試驗(yàn)設(shè)備

　　冷彎試驗(yàn)是以圓形、方形、長(zhǎng)方形或多邊形橫截面試樣經(jīng)受彎曲塑性變形，不改變加力方向，直至達(dá)到規(guī)定的彎曲角度。然后卸除試驗(yàn)力，檢查試樣承受變形性能。通常檢查試樣彎曲部分的外面、里面和側(cè)面，若彎曲處無裂紋、起層或斷裂現(xiàn)象，即可認(rèn)為冷彎性能合格。

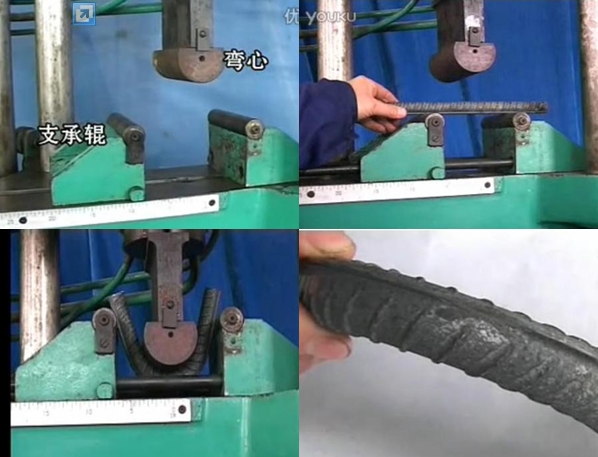

彎曲試驗(yàn)可在壓力機(jī)或萬能試驗(yàn)機(jī)上進(jìn)行。壓力機(jī)或萬能試驗(yàn)機(jī)上應(yīng)配備彎曲裝置。常用彎曲裝置有支輥式、v形模具式、虎鉗式、翻板式等四種。上述四種彎曲裝置的彎曲壓頭（或彎心）應(yīng)具有足夠的硬度，支輥式的支輥和翻板式的滑塊也應(yīng)具有足夠的硬度。

3.試驗(yàn)步驟
